衬氟电动球阀工作原理

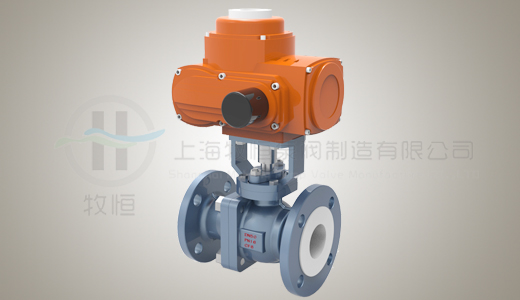

电动O型衬氟球阀，由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的，阀恋和阀体内侧全部采用氟塑料制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
衬氟电动球阀应用
衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计的，广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。
衬氟球阀采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
衬氟电动球阀特点
除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了工程中的使用安全性；
4.结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
衬氟电动球阀体材质
|
型 式
|
直通铸造球型阀
|
|
公称通径
|
15、20、25、32、40、50、65、80、125、150、200、250、300mm
|
|
公称压力
|
PN1.0、1.6MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材 料
|
ZG230-450衬F46
|
|
上 阀 盖
|
与阀体一起铸造
|
|
工作温度
|
-40~+180℃
|
|
压盖型式
|
螺栓压紧式
|
|
填 料
|
聚四氟乙苯烯填料
|
|
阀芯型式
|
球型阀芯
|
|
阀芯材料
|
2Cr13衬F46
|
|
流量特性
|
近似等百分比
|
|
额定行程
|
全开90°
|
