一体式保温球阀原理

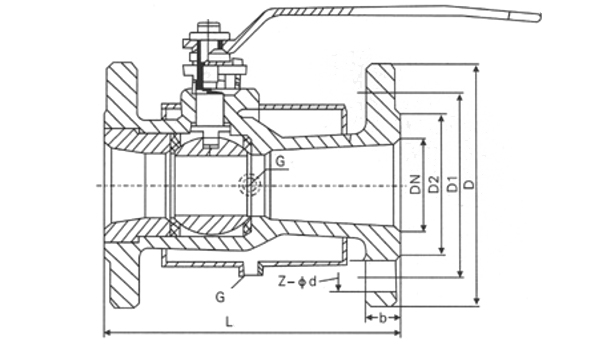

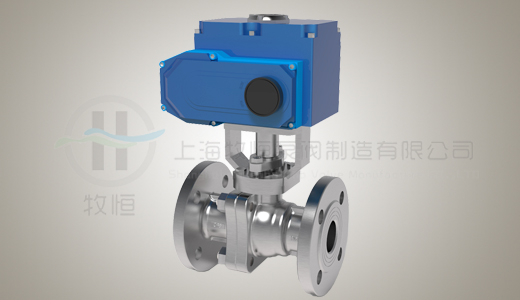

牧恒一体式保温球阀是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，对容易凝固、高粘度的液体介质具有优良的性能。
一体式保温球阀技术参数
表1（一体式保温球阀标准）
|
设计制造
|
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
|
|
结构长度
|
GB/T 12221-1989、ANSI B16.10；JIS B2002
|
|
连接法兰
|
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
|
|
压力试验
|
JB/T 9092-1999、API 598
|
|
传动方式
|
手动、蜗轮蜗杆传动、气动、电动。
|
表2（一体式保温球阀规格）
|
口径(mm）
|
DN15-DN200
|
压力（Mpa)
|
PN1.6-PN6.4
|
|
保温介质
|
重油、胶类等易凝固介质
|
适用温度
|
-19℃～280℃
|
|
连接方式
|
法兰
|
制造标准
|
国标、美标
|
表3（一体式保温球阀测试参数）
|
公称压力（MPa）
|
1.6
|
2.5
|
4.0
|
|
密封试验压力（MPa）
|
1.76
|
2.75
|
4.4
|
|
壳体试验压力（MPa）
|
2.4
|
3.75
|
6.0
|
表4（一体式保温球阀材料）
|
零件名称
|
CF8系列
|
CF3系列
|
CF8M系列
|
CF3M系列
|
WCB系列
|
|
阀体
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
|
球体
|
F304
|
F304L
|
F316
|
F316L
|
1Cr13
|
|
阀座
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
阀座支承
|
304
|
304L
|
316
|
316L
|
25
|
|
O形圈
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
|
阀杆
|
F304
|
F304L
|
316
|
F316L
|
1Cr13
|
|
填料
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
阀杆轴承
|
PTFE+304
|
PTFE+304L
|
PTFE+316
|
PTFE+316L
|
PTFE+304
|
|
填料压环
|
304
|
304L
|
316
|
316L
|
1Cr13
|
|
夹套
|
304
|
304L
|
316
|
316L
|
25
|
|
夹套接管
|
304
|
304L
|
316
|
316L
|
1Cr13
|
其他保温阀门系列：
|
1、夹套保温球阀
|
2、法兰加大保温球阀
|
3、三通保温球阀
|
4、对夹保温球阀
|
|
5、保温闸阀
|
6、保温截止阀
|
7、保温调节阀
|
8、保温衬氟阀门
|
更多产品咨询，联系我们请致电：021-33616781
