气动衬氟调节阀
产品名称：气动衬氟调节阀
产品型号：MQHP-42-16F
更新时间：2018-10-11 09:29:19
点击次数：

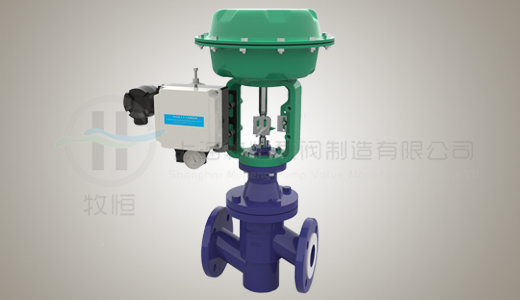

气动衬氟单座调节阀概述

MQHP-42-16F气动衬氟单座调节阀是由多弹簧气动薄膜执行器和防腐直通低流阻单座阀组成。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包裹一层防腐材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精准；配用电-气阀门定位器可实现对工艺管道流体介质的自动调节控制；广泛用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

MQHP-42-16FW气动波纹管衬氟单座调节阀除了有MQHP-42-16F的功能外，还增加聚四氟乙烯波纹管密封结构,能够更好的满足密封性能，能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质（氯气等剧毒和强腐蚀）有更好的密封保证作用。

气动衬氟单座调节阀特点

1、 耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。

2、 密封性能好：采用波纹管和填料双重密封结构，确保无外漏。

3、 泄露量小：由于阀芯、阀座采用软密封，故泄漏量低。

4、 配用多弹簧气动薄膜执行机构，输出力矩大、结构紧凑。

气动衬氟单座调节阀生产标准

序号

项目

标准号

1

设计与制造

GB12239

2

结构长度

GB12221

3

法兰尺寸

GT/T19113.1

4

检查和试验

GT/T13927

5

主体材料

GB/T12239

6

衬里材料

HG/T2904

气动衬氟单座调节阀常用部件材料

序号

名称

材质

1

阀体、阀盖

HT200、ZG230-450、ZG0Cr18Ni9

2

衬里材料

F46、F4、PO、PE、PP

3

波纹管材料

聚四氟乙烯(PTFE)(F4)

4

阀芯材质

OCr18Ni9

5

薄膜膜片

丁晴橡胶夹增强涤纶织物

6

填料、垫片

聚四氟乙烯、柔性石墨

7

弹簧

60Si2Mn

8

膜盖

A3

9

阀杆、推杆

2Cr13、0Cr18Ni9

气动衬氟单座调节阀技术参数

口径

20

25

32

40

50

65

80

100

125

150

200

阀座直径

10

12

15

20

8

12

20

32

59

70

100

167

240

300

Kv值（%)

1.2

2

3.2

5

配套执行器

MHA22/MHB22

MHA23/MHB23

MHA34/MHB34

MHA45/MHB45

膜片面积

350cm2

350cm2

560cm2

900cm2

行程

16mm

25mm

40mm

60mm

压力

1.6MPa、2.5MPa

作用方式

气关式（B)、气开式（K）

信号范围

20-100Kpa、40-200Kpa、80-240Kpa

流量特性

直线型、等百分比型

固有可调比

30:1

工作温度

-30℃—+150℃

气源压力

0.14-0.4MPa

允许压差Mpa

3

2

1.7

1.1

0.71

0.63

0.41

0.26

0.28

0.2

0.11

注：

1、 本表允许压差按40-200KPa标准弹簧计算数值。

2、 本表允许压差为阀的全关位置流开状态计算，阀座压紧力取0.05Ae.

3、 压差超出上表范围，可选用输出力相对应的执行机构。

4、 Cv=1.167Kv

　

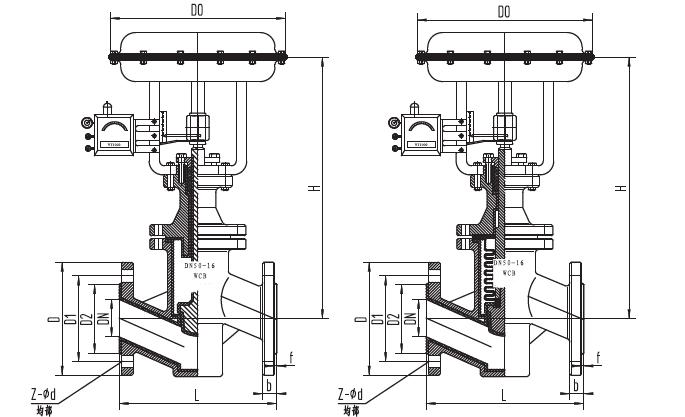

安装尺寸请查看“相关尺寸”；产品组装流程请查看“动态演示”
