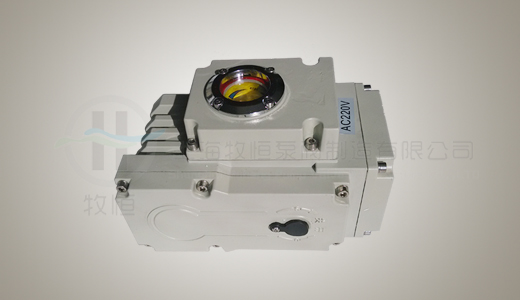

MJR精小型电动执行器应用
MJR系列电动执行器是精小型电动执行器MDJ的改进型,MJR精小型电动执行器比MDJ系列运行效果更稳定、更节能；以韩国技术为指导，研发的新款阀门执行器，有开关、无源触点、调节型3款可选择。
MJR精小稳定型电动执行器是我厂的新产品，最小型号可以做到MJR-03型，外观颜色有蓝色及黄色两种颜色可选
MJR精小型电动执行器标准配置
|
外 壳
|
铝合金外壳；防护等级IP67
|
|
电 源
|
110/220V AC 1PH, 380/440V AC 3PH 50/60Hz,±10%
|
|
控制电源
|
110/220V AC 1PH, 50/60Hz, ±10%
|
|
工作循环(开关操作)
|
S2 30%
|
|
电 机
|
鼠笼式异步电机
|
|
限位开关
|
2个开/关, SPDT, 额定电压250V AC 额定电流10A
|
|
附加限位开关
|
2个开关, SPDT, 额定电压250V AC 额定电流10A
|
|
行程
|
90°-270°
|
|
过载过温保护
|
内置热保护装置, 开启保护温度120ºC±5ºC /关闭保护温度95ºC±10ºC
|
|
指示器
|
连续位置指示器
|
|
手动操作机构
|
机械手柄
|
|
自锁功能
|
由蜗轮装置提供
|
|
机械调整
|
2个外部可调螺丝
|
|
干燥器
|
7-10W(110/220V AC) 防潮
|
|
接线孔
|
两个M18
|
|
润 滑
|
铝基润滑脂 (EP型)
|
|
材 料
|
钢，铝合金，铜，聚碳酸酯
|
|
环境温度
|
-20ºC～＋70ºC（除电路版选项外）
|
|
环境湿度
|
最大为90%RH (非潮湿)
|
|
防 震
|
X Y Z 10g, 0.2 - 34Hz, 30 min.
|
|
外部涂层
|
干粉，环氧聚酯，具有超强的防腐能力
|
MJR精小型电动执行器技术参数
|
型号
|
最大扭距
|
动作时间
|
功率
|
额定电流
|
重量
|
|
MJR-03
|
30
|
10
|
80
|
0.15
|
2.1
|
|
MJR-05
|
50
|
30
|
10
|
0.25
|
3.6
|
|
MJR-08
|
80
|
30
|
10
|
0.25
|
3.6
|
|
MJR-10
|
100
|
30
|
15
|
0.35
|
4.6
|
|
MJR-15
|
150
|
30
|
15
|
0.37
|
4.6
|
|
MJR-20
|
200
|
30
|
45
|
0.3
|
13
|
|
MJR-30
|
300
|
30
|
45
|
0.31
|
13.4
|
|
MJR-40
|
400
|
30
|
60
|
0.33
|
13.8
|
|
MJR-60
|
600
|
30
|
90
|
0.33
|
14
|
|
MJR-80
|
800
|
45
|
180
|
0.47
|
14.3
|
|
MJR-100
|
1000
|
135
|
180
|
0.47
|
60
|
|
MJR-160
|
1600
|
135
|
180
|
0.85
|
60
|
|
MJR-200
|
2000
|
135
|
180
|
0.85
|
60
|
|
MJR-300
|
3000
|
135
|
180
|
0.85
|
60
|
