技术参数

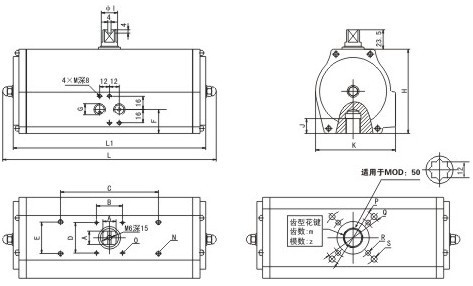

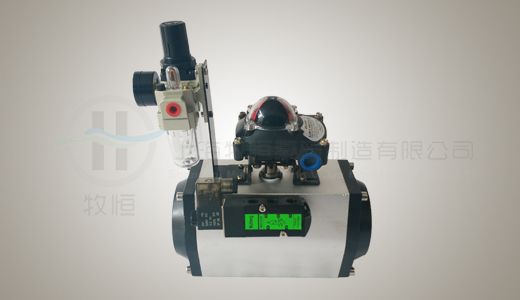

■ 产品名称：GT气动执行器
■ 产品类别：气动执行器
■ 基本设计：设计简单紧凑，风格独特，全密封，内部气路，经济和无须连接管线外露而受损。
■ 工作原理：以压缩空气为动力，通过齿轮活塞传动将气缸内气压转换为90°的扭矩。
■ 采用标准：采用ISO5211连接标准为安装电磁阀、信号回讯器、阀门定位器或其它附件都极其方便。
■ 制造特点：设计上都考虑到安全操作，便于维修，容易拆卸和组装。
■ 适用范围：可作用于各类旋转型直行程类调节阀、球阀、蝶阀、截止阀、旋塞阀等。
■ 工作温度：密封（包括活塞密封）均可选用丁晴橡胶（标准型-20℃～+80℃）、硅橡胶（低温型-40℃～+80℃）、氟橡胶（高温型-20℃～+150℃）。
结构特点
1、外壳是由铝合金挤压拉制成型，表面喷砂并经硬质阳极化氧化处理，能够防腐、耐磨。具有重量轻，外型美观强度和密封可靠。
2、醇缩醛轴垫片的活塞导向环肯有很低的磨擦阻力，能够吸收活塞侧向推力。
3、气缸内壁经过珩磨，以减小整体运动磨擦力，在输出轴的顶部的底部装有醇缩醛轴承，以降低旋转磨擦阻力，延长使用寿命。
4、端盖、活塞是铝合金压铸精制成型，具有良好的抗断裂性能。端盖表面外涂高强度环氧树脂漆，一般能耐弱酸、弱碱及清洗剂。输出轴采用45＃碳钢制成，表面电镀处理。
5、开度指示器能真观地显示出“开”或“关”的位置，容易拆除以便于扳手操作。
6、行程调节螺丝可机械限制气动气动执行机构的转动角度，它以现场方式调整气动执行机构开或关的位置。可使标准产品在0°和90°两位置有±5°的可调范围。确保与阀门的同步精度。
7、所有气动执行机构在出厂前，轴承和导向环都经过润滑油脂润滑。
8、在正常操作环境下，必须通过空气油雾器进行润滑。
9、所有密封（包括活塞密封）均可选用丁晴橡胶（标准型-20℃～+80℃）、硅橡胶（低温型-40℃～+80℃）、氟橡胶（高温型-20℃～+150℃）。
输出扭矩表（单位:NM）
|
型号
|
气压 Mpa
|
|
0.2
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
0.8
|
0.9
|
|
GT-50
|
9.42
|
14.13
|
18.84
|
23.55
|
28.28
|
32.97
|
37.68
|
42.39
|
|
GT-65
|
27.8
|
41.8
|
55.74
|
69.68
|
83.6
|
97.54
|
111.4
|
125.4
|
|
GT-80
|
48.24
|
72.36
|
96.48
|
120.6
|
144.72
|
168.84
|
192.96
|
217
|
|
GT-105
|
121.2
|
181.8
|
242.4
|
303
|
363.6
|
424.3
|
484.9
|
545.5
|
|
GT-125
|
196.34
|
294.5
|
392.68
|
490.8
|
589
|
687.2
|
785.3
|
883.5
|
|
GT-160
|
345.8
|
518.7
|
671.6
|
864.5
|
1037.4
|
1210.3
|
1383.2
|
1556
|
性能参数
|
项目
|
型号
|
|
GT-50
|
GT-65
|
GT-80
|
GT-105
|
GT-125
|
GT-160
|
|
重量 Kg
|
1.3
|
2.5
|
3.8
|
7.4
|
12.2
|
22.5
|
|
开启时间S
|
0.3
|
0.5
|
1
|
2
|
3.4
|
4
|
|
关闭时间S
|
0.3
|
0.6
|
1.2
|
2.5
|
4
|
5
|
|
开启耗气量L
|
1.0
|
2.3
|
4.2
|
8.8
|
16.6
|
32.2
|
|
关闭耗气量L
|
1.2
|
2.6
|
4.9
|
9.8
|
18.2
|
36
|
注：以上测试均在常温下空气压力为0.6Mpa、通过2米φ6的软管未配阀的情况下测出的大致结果。
