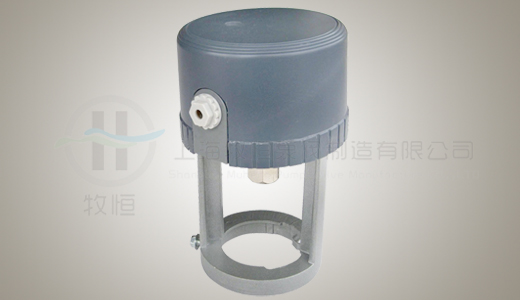

MB-30系列电动驱动装置应用
MB-30系列电动驱动装置是一款小型电动装置,MB-30电动装置利用齿轮滚动轴承支撑，实现直行程运动；可配套小口径调节阀，与控制器组合使用，常应用在3公斤以内的暖通管道系统中。
MB-30系列电动驱动装置通过24VAC电源驱动，只有开关型控制；MB-30系列电动驱动装置与调节阀阀体组装，配套控制器使用控制蒸汽或冷、热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。
MB-30系列电动驱动装置基本术参数
|
执行机构类型
|
MB-30
|
阀体
|
精铸黄铜，不锈钢
|
|
齿轮
|
不锈钢、黄铜、塑料
|
阀杆
|
精铸黄铜，不锈钢
|
|
减速器下板
|
镀锌钢
|
阀杆密封件
|
双层V型及O型组合
|
|
支架
|
模铸铝
|
橡胶、聚四氟乙烯
|
|
外壳
|
防火ABS工程塑料
|
阀芯
|
硬化不锈钢
|
MB-30系列电动驱动装置技术参数
|
运作/控制
|
可逆转递增控制
|
全行程时间
|
10mm需100秒
|
|
驱动方式
|
双向磁性耦合
|
室温限制
|
运作：-5至+55℃
|
|
储存：-20至+65℃
|
|
最大推力
|
1000N
|
最大相对温度
|
不结露
|
|
电线联连
|
电线1.5mm2
|
防护等级
|
IP42
|
|
阀体可承受压力
|
120℃时1.6Mpa
|
泄漏量
|
0.01%-0.05%
|
|
介质
|
水/蒸汽
|
关闭方向
|
阀杆上行为阀门关闭方向
|
