立式衬氟止回阀应用
立式衬氟止回阀是升降式立式止回阀，适应于立式管道的安装，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，立式衬氟止回阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
立式衬氟止回阀材质标准
|
零件名称
|
材 料
|
技术规范
|
|
上下阀体
|
铸铁、铸钢、不锈钢、内衬F46 、F3
|
设计标准
|
GB12224
|
|
阀瓣
|
铸钢、不锈钢、衬F46 、F3
|
结构长度
|
GB12221
|
|
垫圈
|
F4
|
法兰标准
|
JB/T79-78
|
|
|
|
GB9113.1-26
|
|
|
|
检验试验
|
GB/T13927
|

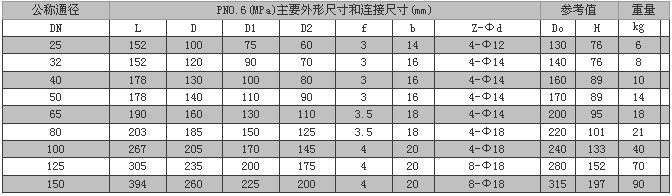

立式衬氟止回阀参数
|
|
升降直通式
|
升降立式
|
对夹升降立式
|
单瓣旋启式
|
双瓣旋启式
|
蝶式
|
|
公称通径(mm)
|
DN15~500
|
15~500
|
DN15~300
|
DN15~500
|
DN50~1200
|
DN200~1800
|
|
公称压力(MPa)
|
PN0.6~1.6
|
PN0.6~1.6
|
PN0.6~2.5
|
PN0.6~2.5
|
PN0.6~4.0
|
PN0.6~1.6
|
|
阀门材料
|
灰铸铁、碳钢、不锈钢
|
|
衬里材料
|
F4、F46、F3、F2、GXPP、GXPO、UHMW-PE
|
GXPO
|
|
适用介质
|
详见防腐衬里材料
|
|
工作温度(℃)
|
|
设计制造
|
GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D
|
|
结构长度
|
GB/T 12221-1989
|
|
连接法兰
|
JB/T 82.1-94、GB/T9113.1-2000
|
|
压力试验
|
GB/T 13927-1992
|
