手动衬氟球阀
耐腐蚀衬氟球阀可分为对分二片式和三片式两种结构型式，除具有的流体阻力小，启闭速度快，结构简单外，采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。基本型号

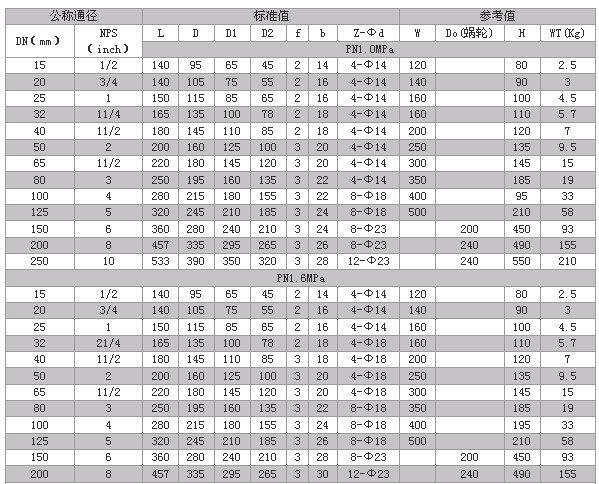

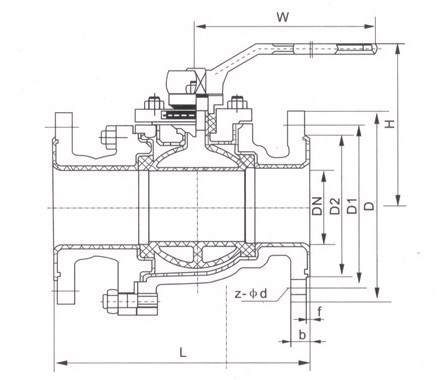

手动衬氟球阀技术规范
|
设计标准
|
GB12237
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
JB/T9092-99
|
|
驱动方式
|
手动、电动、气动、蜗轮
|
手动衬氟球阀材质
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P8
|
R8
|
R3
|
R3
|
|
1
|
阀体／阀盖
|
A216-C
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
2
|
球体/阀杆
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
3
|
衬里／阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
|
|
4
|
填料/压盖
|
PTFE(F4)
|
A351-CF3
|
A351-CF3
|
|
5
|
填料
|
A216-WCB
|
A351-CF8
|
A351-CF8
|
|
6
|
支架
|
A193-B7
|
A194-8
|
A193-B8M
|
|
7
|
紧固螺栓
|
A193-B7
|
A193-B8M
|
A194-8
|
|
8
|
螺母
|
A194-2H
|
A194-8
|
A194-8
|
|
9
|
操作手柄
|
A216-WCB
|
A216-WCB
|
A216-WCB
|
