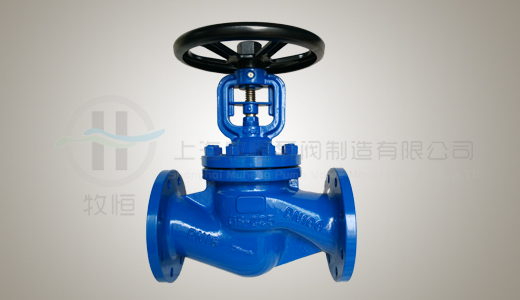

波纹管截止阀应用
波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
波纹管截止阀特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
波纹管截止阀材质
|
阀体
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
阀瓣
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
轴销
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
阀杆
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
波纹管组件
|
1Cr18Ni9Ti、304、316、304L、316L
|
|
垫片
|
柔性石墨+不锈钢、PTFE
|
|
阀盖
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
双头螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
|
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
|
|
填料
|
柔性石墨
|
|
填料压盖
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
阀杆螺母
|
铜合金
|
|
手轮
|
WCB、QT4008
|
