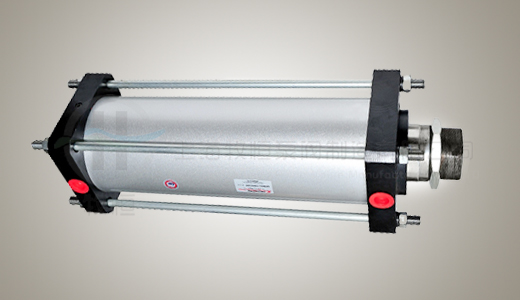

气缸特点
QGA系列气缸是无缓冲装置的普通气缸，工作介质为经过净化处理的含油雾压缩空气
图形符号
型号说明

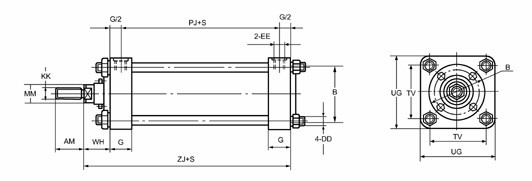

安装形式
|
无符号－基本型
|
S－尾部悬挂式
|
|
f－前法兰式
|
F－后法兰式
|
|
G-脚架式
|
B－中间摆轴式
|
技术参数
|
气缸内径(Ф)
|
行程范围(mm)
|
工作压力范围(MPa)
|
周围介质温度(℃)
|
理论作用力(N)
(压力为0.4MPa时计算)
|
|
拉力
|
推力
|
|
40
|
0－300
|
0.15-0.8
|
-10-80
|
500
|
450
|
|
50
|
0－300
|
0.15-0.8
|
780
|
700
|
|
63
|
0－800
|
0.15-0.8
|
1250
|
1120
|
|
80
|
0－800
|
0.15-0.8
|
2010
|
1880
|
|
100
|
0－1500
|
0.15-0.8
|
3140
|
2950
|
|
125
|
0－2000
|
0.1-0.8
|
4910
|
4720
|
|
160
|
0－2500
|
0.1-0.8
|
8040
|
7720
|
|
200
|
0－2500
|
0.1-0.8
|
12570
|
12250
|
|
250
|
0－2500
|
0.1-0.8
|
19640
|
19140
|
