气动高压球阀
气动内螺纹连接高压球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～42.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

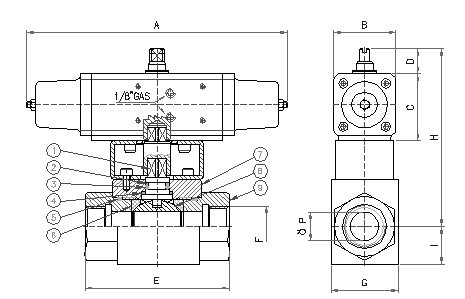

索源牌气动高压球阀是由锻钢高压阀体及活塞式气动执行器组成。气动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，在最大工作压力下能够保持其结构的抗压均匀性。
气动螺纹高压球阀技术参数
|
公称通径 DN(mm)
|
6-100
|
|
公称压力 PN(MPa)
|
1.6
|
|
公称压力 PS(MPa)
|
强度试验
|
2.4
|
|
密封试验
|
1.8
|
|
材料 材料代号
|
C
|
P
|
R
|
|
主要零件
|
阀体
|
WCB
|
CF8 304
|
CF8M 316
|
|
球体
|
WCB
|
CF8 304
|
CF8M 316i
|
|
阀杆
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr17NiMo2
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
适用工况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28 ℃ -300 ℃
|
|
气动装置
|
型号
|
OBD 系列
|
|
气源压力
|
0.4-0.7MPa
|
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验检验
|
|
GBT/12238
|
Gb12221
|
/
|
GB/T13927
|
GB13927
|
气动高压球阀流量特性Kv值
|
公称通径（DN）
|
不同开度角下的Kv值
|
|
温度
|
10º
|
20º
|
30º
|
40º
|
50º
|
60º
|
70º
|
80º
|
90º
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
35
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
80
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2543
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
