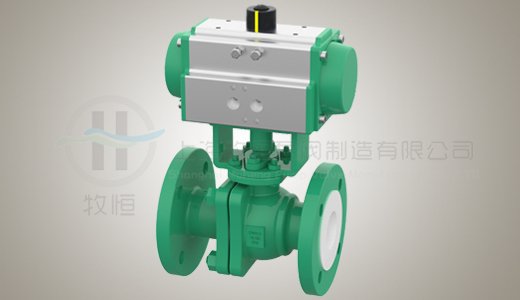

气动衬氟球阀原理
气动衬氟球阀是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工 作。 全通径阀门提供最大的流量，并可用于扫线清洗或隔离输送的管道。
气动衬氟球阀技术参数
|
阀类
|
传动方式
|
连结形式
|
结构形式
|
密封面
|
公称压力(MPa)
|
阀体材料
|
|
球阀
|
6-气动
6s-气动带手动
|
对夹式
|
浮动球直通
|
F-氟塑料
H-合金钢
PPL
|
1.6 2.5 4.0 6.4
|
按表内阀体
材料代号
|
|
公称通径DN(mm)
|
15-150
|
|
材料\材料代号
|
C
|
P
|
R
|
|
主
要
零
件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球板
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
适
用
工
况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28℃～250℃
|
|
控制型式
|
双作用/单作用
|
|
作用型式
|
切断/调节
|
|
输入信号
|
电信号：0～10mA、-4～10mA 气信号20～100kPa
|
|
回信电压
|
AC220V/DC24V
|
|
工作介质
|
净化压缩压气
|
|
执行器
|
型号
|
GT系列、HY系列
|
|
气源压力
|
0.4～0.7MPa
|
