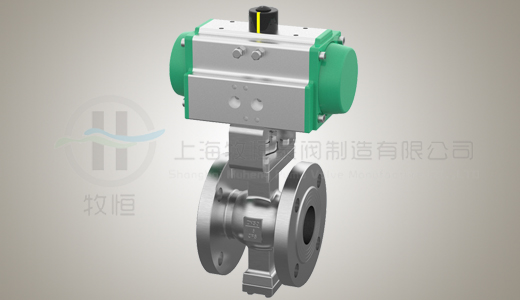

气动V型调节球阀应用
气动V型调节球阀是一种直角回转结构的高级控制阀，可实现比例调节；与二位五通电磁阀及控制箱配套使用，可实现开关控制。V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的截流物性和控制功能，适用于各种控制场合，结构紧凑，体积小，可紧卧安装等优点。适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。
气动V型调节球阀优势
1、气动V型调节球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。V型球阀长期不需修理，使用寿命长，为您提供了真正的高效率进行控制工艺状况的一种阀门。
2、具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此Ｖ型阀可以在广幅的变化范围内提供精确的控制。
3、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型阀采用可动金属阀座，具有的助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量10额定流量系数。
7、超强的剪切能力：V型阀采有金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。
9、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
气动V型调节球阀技术参数
|
公称通径DN（mm）
|
25-300
|
|
公称压力PN(MPa)
|
1.6
|
|
材料\材料代号
|
C
|
P
|
R
|
|
主 要
零 件
|
阀 体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球 体
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
阀 杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯 硬质合金 聚四氟乙烯
|
|
填 料
|
聚四氟乙烯 柔性石墨
|
|
适 用
工 况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28℃ - 500℃
|
|
执行器
|
型 号
|
DA/SR系列、GTD/GTE系列、QGSY系列等
|
|
气源压力
|
0.4-0.7MPa
|
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验检验
|
|
GB12237
|
GB12221
|
GB9113
|
GB9131
|
GB13927
|
