气动多层次硬密封蝶阀
气动多层次硬密封蝶阀是长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

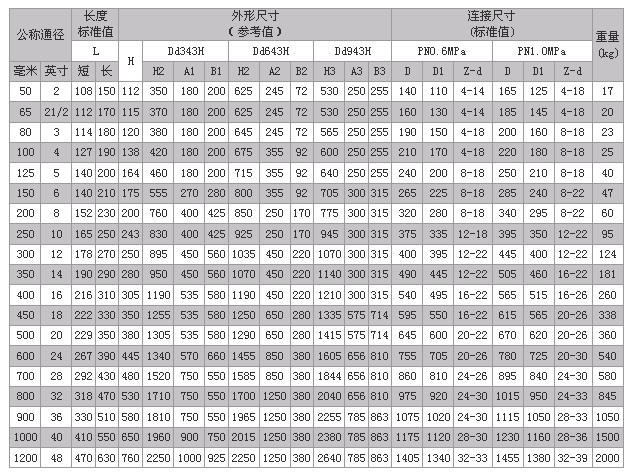

气动多层次硬密封蝶参数
|
公称通径
|
DN（mm）
|
50～2000
|
50～500
|
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
渗漏率
|
＜0.1×DNmm3/s（符合GB/T13927-92标准）
|
|
适用温度
|
碳钢:-29℃～425℃ 不锈钢-40℃～600℃
|
|
适用介质
|
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
|
|
驱动形式
|
蜗杆蜗轮传动、气传动、电传动
|
气动多层次硬密封蝶材质
|
零件名称
|
材料
|
|
阀体
|
铸铁、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢与耐高温石棉板组合成多层次
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
轴承
|
奥氏体不锈钢、304氮化
|
|
填料
|
柔性石墨
|
