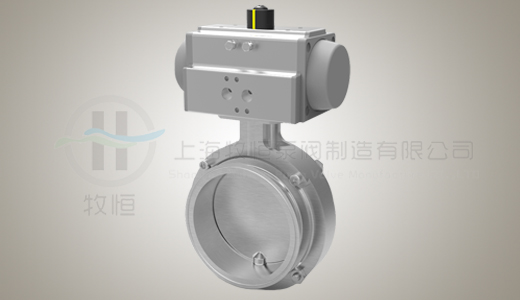

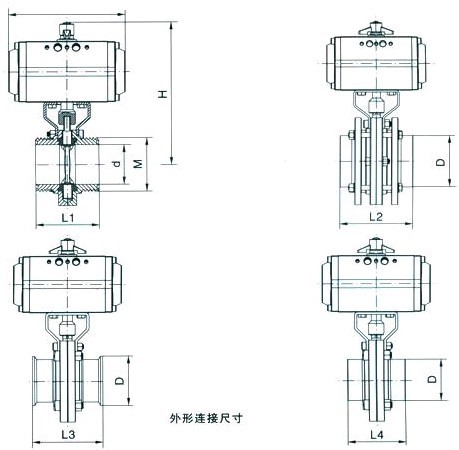

气动卫生型蝶阀
气动卫生型蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
气动卫生型蝶阀材质
|
零件名称
|
材质
|
|
螺栓
|
不锈钢304
|
|
左阀体
|
不锈钢304、316、316L
|
|
阀座
|
无毒橡胶
|
|
蝶板
|
不锈钢304、316、316L
|
|
右阀体
|
不锈钢304、316、316L
|
|
螺母
|
不锈钢304
|
|
螺母
|
不锈钢304
|
|
键
|
不锈钢304
|
|
螺栓
|
不锈钢304
|
|
连接支架
|
不锈钢304
|
|
螺栓
|
不锈钢304
|
|
连接套
|
不锈钢304
|
气动卫生型蝶阀规范
|
设计依据
|
GB标准
|
|
设计标准
|
GB/12237
|
|
试验和检验
|
JB/T9002
|

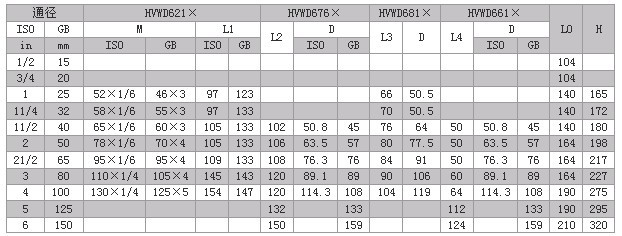

气动卫生型蝶阀参数
|
公称通径
|
DN（mm）
|
15～150
|
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
空气、水、蒸气、油品等。
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
|
连接方式
|
快装式、卡箍式、外螺纹、焊接式等
|
气动卫生型蝶阀适用温度
|
材料品种
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
天然橡胶
|
尼龙
|
|
英语简称
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型号代号
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高温度
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐最低温度
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
适用工作温度
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
