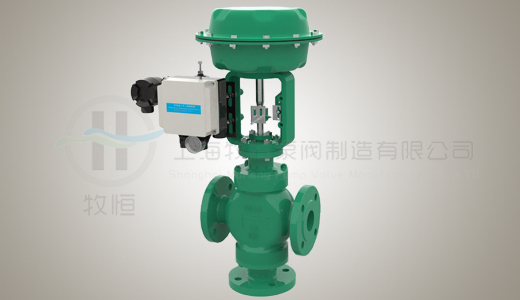

MQHF/H气动薄膜三通调节阀原理及应用

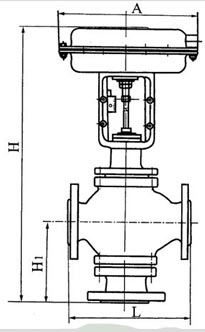

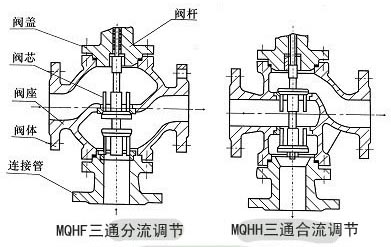

气动薄膜三通调节阀是由多弹簧气动薄膜执行器或带手轮薄膜执行器与三通调节阀阀体组装而成的气动调节阀;气动薄膜三通调节阀有气动薄膜三通分流调节阀MQHF、气动薄膜三通合流调节阀MQHH。气动薄膜三通分流调节阀体内部呈X形结构,介质流向是一进两出;气动薄膜三通合流调节阀阀体内部呈Q形结构,介质流量是两进一出,气动薄膜三通调节阀配套阀门定位器可以任意调节阀芯开度,实现流量合流、分流控制。气动薄膜三通调节阀主要用在进料配比、冷热水温度调节及其他需要三通调节场合。
上海牧恒公司生产的气动薄膜三通调节阀系列产品:公称压力有PN16、40、64;公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。
MQHF/H气动薄膜三通调节阀常用材料
零件名称
|
材料
|
温度范围
|
阀 体上下阀盖
|
HT200
|
-20~200℃
|
ZG230-450
|
-40~450℃
|
ZG1Cr18Ni9Ti
|
-250~550℃
|
阀芯、阀座、阀杆
|
1Cr18Ni9
|
-250~550℃
|
密封垫
|
橡胶石棉板
|
|
不锈钢缠绕垫
|
|
填料
|
聚四氟乙烯
|
|
上下膜盖
|
A3钢板
|
|
膜片
|
35CrMoA
|
|
35、A3
|
|
支架、顶盘
|
HT200
|
|
压缩弹簧
|
60Si2Mn
|
|
波纺薄膜
|
5806胶夹480D尼龙66网眼布
|
|
MQHF/H气动薄膜三通调节阀性能参数
公称通径DN(㎜)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
额定流量系数(Kv)
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
分流
|
85
|
135
|
210
|
340
|
535
|
额定行程L(㎜)
|
16
|
25
|
40
|
60
|
膜片有效面积Ae(c㎡)
|
280
|
400
|
600
|
1000
|
公称压力PN(Mpa)
|
1.64.0 6.4
|
固定流量特性
|
直线 等百分比
|
固有可调比®
|
30:1
|
工作温度t(℃)
|
普通型:铸铁-20~200、铸钢-40~250。铸不锈钢-60~250
散热型:铸钢-40~450。铸不锈钢-60~450。
|
两种介质温度差t(℃)
|
铸铁≤150 铸钢、铸不锈钢≤200
|
信号范围Ps(Mpa)
|
20~100
|
气源压力Ps(Mpa)
|
0.14~0.4
|
接管尺寸
|
M16×1.5
|
允许压差△P(Mpa)
|
0.86
|
0.75
|
0.48
|
0.31
|
0.27
|
0.18
|
0.11
|
0.12
|
0.09
|
0.05
|
MQHF/H气动薄膜三通调节阀性能指标
序号
|
项目
|
性能指标
|
不带定位器
|
带定位器
|
1
|
基本误差(%)
|
±5
|
±1
|
2
|
回差(%)
|
3
|
1
|
3
|
死区(%)
|
3
|
0.4
|
4
|
始终点偏差
|
始点(%)
|
±5
|
±1
|
终点(%)
|
±2.5
|
5
|
额定行程偏差(%)
|
±2.5
|
6
|
允许泄漏量(l/h)
|
10-3×阀额定容量
|
7
|
额定流量系数偏差(%)
|
±10
|
8
|
固有流量特性
|
符合IEC534-1和GB/T4213-92中规定的斜率偏差要求
|
注:本产品性能指标贯彻GB/T4213-92标准
