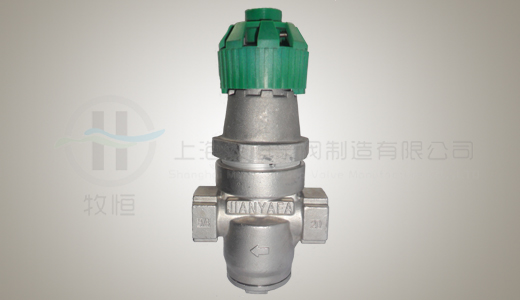

螺纹式波纹管减压阀应用
螺纹式波纹管减压阀属于直接作用式波纹管减压阀,主要由阀座、阀瓣(钢球)、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度增大,当出口压力达到预定压力时阀瓣开度减小，主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。上海牧恒公司的螺纹式波纹管减压阀具有多功能、超轻型的特点，广泛用于工厂、宾馆等水、蒸汽、空气、氧气、液化气等管路上。使用时通过旋转塑料手轮即可调节压力，无需工具调节，连接安装方便。内部结构使用波纹管，密封面带有过滤网保护装置，不容易损坏内部零件，大大提高使用寿命。
螺纹式波纹管减压阀性能参数
|
公称压力(Mpa)
|
1.6
|
|
壳体试验压力(Mpa)
|
2.4
|
|
密封试验压力(Mpa)
|
1.76
|
|
最高进口压力(Mpa)
|
1.6
|
|
出口压力范围(Mpa)
|
0.05-1.0
|
|
压力特性偏差(Mpa)△P2P
|
GB12244-1989
|
|
流量特性偏差(Mpa)△P2P
|
GB12244-1989
|
|
最小压差(Mpa)
|
0.15
|
|
渗漏量
|
GB12244-1989
|
|
适用介质
|
水、蒸汽、空气、液体
|
|
工作温度
|
≤220℃
|
壳体试不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
螺纹式波纹管减压阀零件材料
|
零件名称
|
零件材料
|
|
阀体、底盖
|
CF8
|
|
阀盖
|
铸造铝合金/CF8
|
|
阀杆
|
2Cr13
|
|
阀座
|
2Cr13
|
|
钢球
|
2Cr13
|
|
波纹管
|
1Cr18Ni9Ti
|
|
手轮
|
耐热塑料
|
|
主阀弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
