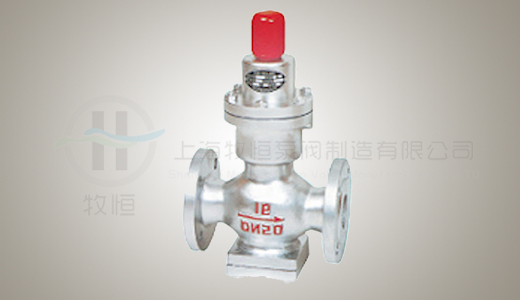

波纹管减压阀
波纹管减压阀由全不锈钢构成，由波纹管、调节弹簧、阀座、阀瓣等零件组成,直接作用式波纹管减压阀利用波纹管传感阀门压力驱动阀瓣,改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
波纹管减压阀参数
|
公称压力（MPa）
|
0.6
|
1.0
|
1.6
|
|
壳体试验压力（MPa）
|
0.9
|
1.5
|
2.4
|
|
密封试验压力（MPa）
|
0.6
|
1.0
|
1.6
|
|
最高进口压力（MPa）
|
0.6
|
1.0
|
1.6
|
|
出口压力范围（MPa）
|
0.05-0.4
|
0.1-0.8
|
0.1-1.0
|
|
压力特性偏差（MPa）△P2P
|
GB12244-1989
|
|
流量特性偏差（MPa）△P2G
|
GB12244-1989
|
|
最小压差（MPa）
|
0.1
|
0.15
|
0.15
|
|
渗漏量
|
GB12245-1989
|
波纹管减压阀材料
|
零件名称
|
零件材料
|
|
阀体、阀盖
|
WCB
|
|
底盖
|
WCB
|
|
阀座、阀瓣
|
2Cr13
|
|
波纹管
|
1Cr18N9Ti
|
|
波纹管上垫
|
2Cr13
|
|
波纹管下垫
|
2Cr13
|
|
号向座
|
2Cr13
|
|
主阀弹簧
|
50CrVA
|
|
调节弹簧
|
60S12Mn
|
