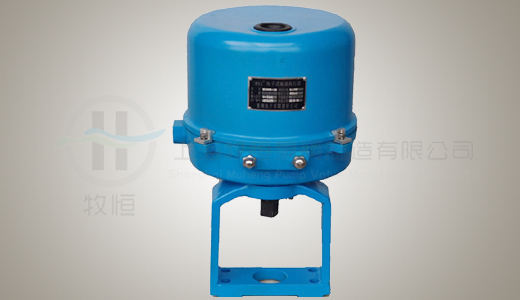

角行程电动执行器
产品名称：角行程电动执行器
产品型号：MDMJ
更新时间：2013-02-20 11:12:02
点击次数：


MDMJ电动执行器应用

MDMJ系列全电子式角行程电动执行器，是国内使用最广泛的一款电动执行器，可定制为防爆电动执行器，以AC220电源作为驱动电源，直接接受来自DCS、PLC系统或调节仪表操作器的控制信号来运作，可现场控制或远程控制。MDMJ电动执行器主要与蝶阀、球阀配套使用，实现管道系统自动化控制。

MDMJ电动执行器基本参数

电源电压

AC220，50HZ。

耗电功率（额定负载时）

规格1型执行器 50VA；规格2型执行器 150VA；规格3型执行器 220VA

输入信号

DC4～20mA或DC1～5V

输出信号

DC4～20mA（负载电阻500Ω以下）或DC1～5V

控制精度

基本误差：±1% ；回差≤1% ；死区≤1%

工作行程调整范围

“零点”±25%；“行程”20%～100%

防护等级

IP55

隔爆等级

Exd II BT4

过载保护

规格1、2型执行器可任选，规格3型系列执行器必配

MDMJ电动执行器配线

机型

普通型（A型）执行器

隔爆型（B型）执行器

电源电缆

3芯S=1.5mm2

3芯S=1.5mm2 外径φ9±1

信号电缆

4芯S=1.5mm2

4芯S=1.5mm2 外径φ11±1

电缆引入口

2-PF(G1/2)

可安装保护套管PF3/4（G3/4）

MDMJ电动执行器环境条件

环境条件

普通型（A型）执行器

隔爆型（B型）执行器

环境温度

无空间加热器-10℃～60℃

-10℃～40℃

有空间加热器-35℃～60℃

相对湿度

95%以下

45%～85%

环境气体

无腐蚀性气体

机械振动

1.5g以下

MDMJ电动执行器技术参数

型号规格

输出力矩Nm

动作时间（S/90o）

最大转角

MDMJ-A1-02

20

8.5

0-90°

MDMJ-A1-05

50

17

MDMJ-A2-10

MDMJ-B2-10

100

18

MDMJ-A2-20
MDMJ-B2-20

200

36

MDMJ-A3-30

MDMJ-B3-30

300

24

MDMJ-A3-50

MDMJ-B3-50

500

42

MDMJ-A3-60

MDMJ-B3-60

600

48

MDMJ-A4-100

1000

30

MDMJ-A4-150

1500

38

MDMJ-A4-200

2000

46
