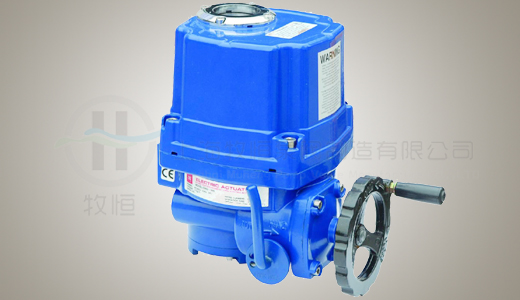

角行程防爆电动执行器
产品名称：角行程防爆电动执行器
产品型号：MDHJ
更新时间：2013-02-19 14:39:37
点击次数：


MDHJ防爆电动执行器应用

MDHJ防爆电动执行器是一款角行程电动执行器，MDHJ系列执行器采用韩国技术，整套国产化的一款专用防爆电动执行器，主要配套蝶阀及球阀使用，应用在防爆场合，实现管道系统自动化控制。

MDHJ防爆电动执行器标准配置

外  壳

外壳保护等级 IP67, BT4 及BT6

电  源

110/220V AC 1PH, 380/440V AC 3PH  50/60Hz,±10%

控制电源

110/220V AC 1PH, 50/60Hz, ±10%

工作循环(开关操作)

S2 30%

电  机

鼠笼式异步电机

限位开关

2个开/关, SPDT, 额定电压250V AC 额定电流10A

附加限位开关

2个开关, SPDT, 额定电压250V AC 额定电流10A (除MQ-008外)

钮矩开关

1个开/关, SPDT, 额定电压250V AC额定电流10A (除MQ-008外)

过载过温保护

内置热保护装置, 开启保护温度110ºC±5ºC /关闭保护温度95ºC±10ºC

行程角度

90ºC±10ºC (0°-110°)

指示器

连续位置指示器

手动操作机构

机械离合机构，配手轮操作

自锁功能

由蜗轮装置提供

机械调整

2个外部可调螺丝

防潮加热器

7-10W(110/220V AC) 防潮

进线接口

两个PF3/4" 接口

润  滑

二硫化钼锂基润滑脂 (EP型)

材  料

钢，铝合金，铜，聚碳酸酯

环境温度

-20ºC～＋70ºC（除电路版选项外）

环境湿度

最大为90%RH  (非潮湿)

防  震

X Y Z 10g, 0.2 - 34Hz, 30 min.

外部涂层

干粉，环氧聚酯，具有超强的防腐能力

MDHJ防爆电动执行器技术参数

型号

最大输出扭矩

动作时间60/50HZ

最大轴径

功率

额定电流（A）50HZ

手轮转速

重量

单相

三相

N·M

90o

mm

W

110V

220V

380V

440V

N

Kg

MDHJ-05

50

18/22

Φ20

20

1.10/0.95

0.55/0.54

0.3/0.3

N/A

10

7.5

MDHJ-08

80

18/22

Φ20

20

1.10/0.95

0.55/0.54

0.3/0.3

N/A

10

7.5

MDHJ-10

100

18/22

Φ20

20

1.10/0.95

0.55/0.54

0.3/0.3

N/A

10

7.5

MDHJ-15

150

21/25

Φ22

40

1.65/1.67

0.88/0.84

0.31/0.31

0.30/0.31

11

17.3

MDHJ-20

200

21/25

Φ22

40

1.67/1.67

0.89/0.85

0.31/0.31

0.30/0.31

11

17.3

MDHJ-30

300

26/31

Φ35

90

1.85/1.86

0.92/0.92

0.35/0.35

0.34/0.34

13.5

22

MDHJ-50

500

26/31

Φ35

90

3.60/3.62

1.55/1.58

0.59/0.59

0.58/0.58

13.5

23

MDHJ-60

600

26/31

Φ35

120

3.65/3.62

1.60/2.20

0.60/0.59

0.59/0.58

13.5

23

MDHJ-80

800

31/37

Φ45

180

4.10/4.10

2.15/2.20

0.85/0.85

0.79/0.79

16.5

29

MDHJ-120

1200

31/37

Φ45

180

4.20/4.10

2.35/2.30

0.87/0.87

0.81/0.81

16.5

29

MDHJ-200

2000

93/112

Φ65

180

4.10/4.10

2.15/2020

0.85/0.85

0.79/0.79

49.5

75

MDHJ-300

3000

93/112

Φ65

180

4.20/4.10

2.35/2.30

0.85/0.85

0.81/0.81

49.5

75
