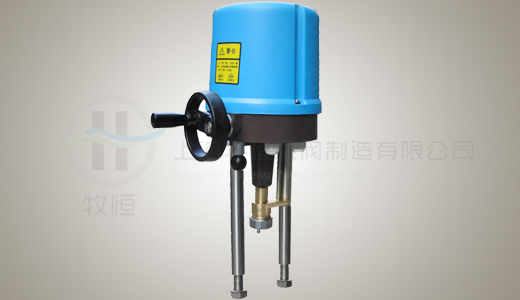

调节型电动执行器
产品名称：调节型电动执行器
产品型号：MDDL
更新时间：2013-02-19 16:01:11
点击次数：


MDDL电动执行器应用

MDDL调节型电动执行器是智能一体化直行程电动执行器，MDDL执行器采用德国技术，体积小、重量轻，是一款侧装手轮的带手轮电动执行器,主要配套单座、双座、套筒、三通等直行程调节阀使用。MDDL系列直行程电动执行机构最大行程达到100mm，最大推力可达到25KN，适合于直线动作的阀门开关或调节控制。

MDDL直行程执行机构主要是由相互隔离的电器控制部分和齿轮传动部分组成。电机作为连接两隔离部分的中间部件，电机按控制要求输出转矩，通过多极正齿轮传递到梯形丝杆上，丝杆通过杆螺纹变换转矩为推力。此杆螺纹能自锁，并且将直线行程通过与阀门的适配器传递到阀杆。执行机构出轴带有一个防止转动的止转销，出轴的 径向锁定装置可以作为位置指示器。锁定装置连有一个连杆，连杆随输出轴同步运行，通过与连杆连接的线路板将输出轴位移转换成电信号，提供给伺服放大器做为比较信号和阀位反馈输出，同时执行机构的行程也可由开关板上的两个主限位开关来限制，并由两个机械限位档块来调整限定位置。

MDDL电动执行器基本参数

工作环境

温度：-25℃～75℃；相对湿度：≤95%；环境中无腐蚀介质

电源电压

AC 220V/50Hz

基本误差

±0.5%；±1.0%；±1.5%；±2.5%

回   差

≤0.5%；≤1.0%；≤1.5%

死   区

≤0.5%；≤1.5%；≤3.0%

输入信号

4-20mA； 4-12；12-20mA;；0-5;1-5V

输入阻抗

250Ω/500KΩ

绝缘电阻

输入端子与机壳间≥20MΩ

输入端子与电源端子间≥50MΩ

电源端子与机壳间≥50MΩ

绝缘强度

输入端子与机壳间和输入端子与电源端子间500V，50Hz

电源端子与机壳间的试验电压与频率为1500V，50Hz

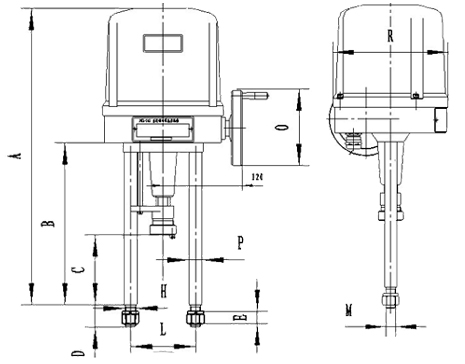

MDDL电动执行器技术参数

型号

推力KN

速度mm/s

行程mm

电源V

功耗W

电机保护

进出线接口

手动操作

防护等级

重量Kg

MDDL-01

1.0

0.4-1.2

50

220V/

50Hz

10

允许堵转

2-M20×1

有

IP67

8

MDDL-02

2.0

8

MDDL-04

4.0

15

8

MDDL-08

8.0

1.0

25

10

MDDL-10

10.0

10

MDDL-12

12.0

65

100

热敏开关

3-M20×1

IP65

24.5

MDDL-14

14.0

65

100

MDDL-16

16.0

100

110

MDDL-20

20.0

130

MDDL-25

25.0

130
