MDML防爆电动执行器应用

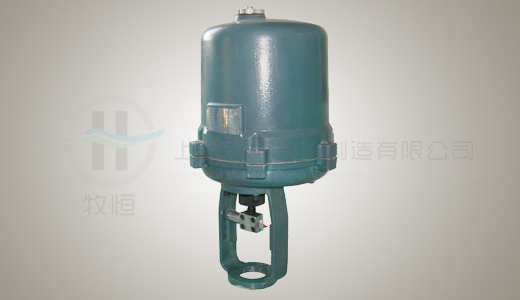

MDML电动执行器是一体化智能型直行程防爆电动执行器,防爆等级可以达到BT4及BT6,MDML防爆型电动执行器与单座、套筒、双座、三通等直行程调节阀配套,组装成防爆电动调节阀,从而实现系统自动化。
MDML电动执行器，是以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作器的4-20mADC，或者1-5VDC输入信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器，关键部件“控制器”采 用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮，防震。用电位器调整零点、行程、灵敏度，方便易行；用功能开关任意选择正、反动作、选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。
MDML防爆电动执行器基本参数
|
|
参数名称
|
MDML系列电动执行器
|
|
控制机构
|
输入信号
|
4～20mADC或1～5VDC
|
|
开度信号
|
4～20mADC(负荷电阻500Ω以下)
|
|
死区
|
0.8～1.0%可调到0.4%
|
|
零点调整
|
25%
|
|
量程调整
|
20～100%
|
|
基本误差、回差
|
1.0%
|
|
控制限位、开关
|
开侧、闭侧
|
|
开度检测
|
精密导电塑料电位器
|
|
动力
|
电源
|
AC220±10% 50Hz
|
|
驱动电机
|
AC可逆单相齿轮减速电机
|
|
耗电功率
|
1型
|
50 VA
|
|
2型
|
150 VA
|
|
3型
|
220 VA
|
|
4型
|
350VA
|
|
附属机构
|
过载保护单元
|
1、2型任选，3、4型必备
|
|
力矩开关
|
角行程可以安装（选择件）
|
|
空间加热器
|
选择件，但防爆型不装
|
|
手动机构
|
便携式手动曲柄
|
|
安装条件
|
环境温度
|
普通型无加热器-10℃～＋60℃
|
|
普通型有加热器-35℃～＋60℃
|
|
防爆型-10℃～＋60℃
|
|
允许振动
|
1.5G以下
|
|
相对湿度
|
普通型95%以下,防爆型45～85%
|
|
环境气体
|
无腐蚀性气体
|
|
接线口
|
普通A、B、C型2-PF1/2
|
|
普通D型和防爆型2-PF3/4
|
|
配线口
|
信号线屏蔽并与电源线隔离
|
|
保护等级
|
IP65
|
|
防爆等级
|
EXd II BT4
|
MDML防爆电动执行器技术参数
|
型号规格
|
输出力（N）
|
动作速度（mm/s）
|
最大行程
|
|
MDMLB1—08
|
800
|
4.2
|
30
|
|
MDMLB1—30
|
2000
|
2.1
|
|
MDMLB2—30
|
3000
|
3.5
|
60
|
|
MDMLB2—50
|
5000
|
1.7
|
|
MDMLB3—65
|
6500
|
2.8
|
100
|
|
MDMLB3—99
|
10000
|
2
|
|
MDMLB3—160
|
16000
|
1
|
