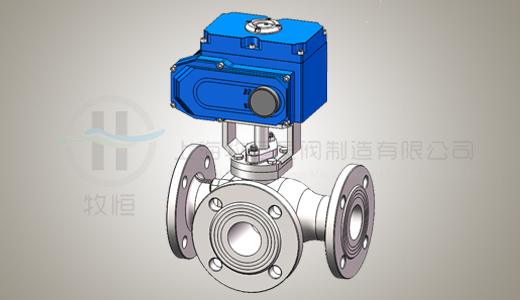

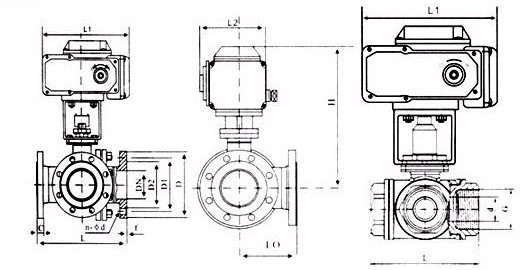

电动三通球阀T型、L型
电动三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。
电 动三通球阀采用HL型、3810R型或QB型回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控 制系统输入的(4-20mA、或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。
电动三通球阀T型、L型应用
1． 电动三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的 组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封电动三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭(如流向图A)
3．四阀座密封电动三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流(如流向图B)。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
电动三通球阀T型、L型材质
|
称通径mm
|
DN15-DN300
|
|
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球体
|
2Cr13、(304)
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀座密封
|
增强聚四氟乙烯 、对位聚苯
|
|
填料
|
聚四氟乙烯 、柔性石墨
|
|
适用工况
|
适用介质
|
蒸汽、水、油品
|
硝酸碱类腐蚀性介质
|
醋酸类腐蚀性介质
|
|
适用温度
|
聚四氟乙烯≤180℃，对位聚苯≤300℃
|
电动三通球阀T型、L型技术参数
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流量系系数KV
|
17
|
33
|
62
|
95
|
146
|
232
|
350
|
439
|
810
|
1205
|
1912
|
|
|
公称压力PN(MPa)
|
1.6、2.5、4.0、6.4
|
|
球芯转角
|
0~90°
|
|
球芯型式
|
L型或T型
|
|
流量特性
|
快开式或比例调节式
|
|
连接形式
|
法兰式、管螺纹式(G")
|
|
电动执行机构
|
型号
|
HL系列、3810R系列、PSQ系列、HQ或QB型
|
|
电源电压
|
AC220V、AC380V、DC24V
|
|
作用形式
|
开关型/调节型(隔爆型)
|
|
调节型
|
信号范围
|
0～10mA、4～10mA 、1-5VDC
|
|
开关型
|
电信号
|
AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号
|
|
气动执行机构
|
型号
|
DA、GT系列；AW系列
|
|
气源压力
|
0.3～0.7MPa(净化压缩空气)
|
|
配用附件
|
空气过滤减压器、电磁阀、阀位回讯器、手动操作机构
|
|
调节型
|
输入信号
|
电信号：DC 0～10mA、4～10mA；气信号：0.14～0.55MPa
|
|
二位切换型
|
回信电压
|
AC220V/DC24V/DC110V
|
