微型电动调节阀MDBP应用

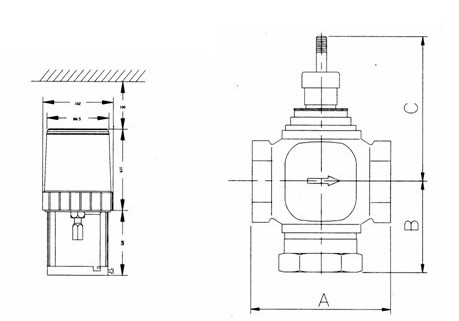

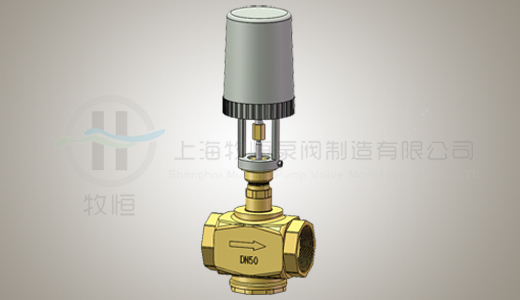

微型电动调节阀MDBP是三通结构调节阀阀体的单座式电动调节阀，阀体由黄铜材质直接铸造而成，微型电动调节阀又叫黄铜电动调节阀，MDBP系列电动调节阀只有螺纹连接、黄铜材质，又叫螺纹电动调节阀。
微型电动调节阀采用MB系列超小型电动执行机构，接受标准的4-20mA DC控制信号，控制电机正、反转，使阀杆带动阀芯作开、关阀的相应移动，从而达到对压力、流量、温度、液位等工艺参数的调节控制。能调节蒸气或冷、热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。
MDBP-T黄铜系列微型电动调节阀最大口径可做到DN80，最大使用压力场合4公斤。
微型电动调节阀MDBP技术参数
|
说明
|
微型电动调节阀（普通）
|
微型电动调节阀(高温/蒸气型）
|
|
阀体阀盖
|
铸造黄铜
|
高强度铸造黄铜
|
|
阀座
|
黄铜
|
不锈钢
|
|
阀杆密封
|
丁腈橡胶组合密封圈+聚四氟乙烯密封圈
|
氟橡胶组合密封圈+聚四氟乙烯密封圈
|
|
阀板阀瓣
|
带弹性垫锻造黄铜/丁腈橡胶
|
带弹性垫高强度锻造黄铜+PTFE密封垫
|
|
阀杆
|
黄铜、不锈钢AISI302
|
|
承压
|
1.6Mpa
|
|
工作介质
|
水
|
水/2Kg饱和蒸气
|
|
流体温度
|
-10—+95℃
|
-10—+180℃
|
|
连接方式
|
内螺纹
|
|
流量特性
|
等百分比/线性
|
|
泄漏量
|
少于K值的0.05％
|
微型电动调节阀MDBP配套执行器参数
|
驱动器形式
|
MB-30
|
MB-3系列
|
|
电源
|
24VAC
|
|
输入信号
|
开关量控制、0∽20mA
|
|
电机
|
可逆永磁同步电机
|
|
电机的电量级数
|
24VAC;50/60Hz5.5VA
|
24VAC;50/60Hz10VA
|
|
正常情况下扭力
|
1000N
|
2500N
|
|
全行程时间
|
当频率为50Hz，每毫米需4.6秒；当频率为60Hz，每毫米需3.8秒
|
|
环境条件
|
-55∽+55℃，90％不结露
|
|
厂方较定
|
10mm行程，信号丢失时位置：上
|
22mm行程，信号丢失时位置：上
|
|
附件
|
锁紧螺母、刻度标尺、刻度批示器。选配件：手动轮、行程终点断电开关K
|
