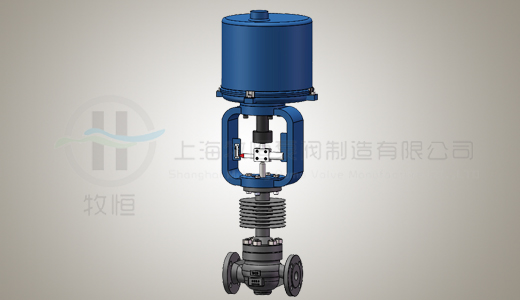

电动高温调节阀
电子式电动高温调节阀是由3810系列电子式电动执行机构和高温调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动高温调节阀调节机构采用平衡式阀塞结构，电子式电动高温调节阀具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差不大、温度压力较大等特点。电子式电动高温调节阀广泛使用于流量大，温度高，泄漏量要求不严格的场合。
电动高温调节阀性质
1、阀芯形式：单座，笼式，套筒。
2、流量特性：线性，等百分比。
3、阀体形式：直通铸造球形阀。
4、公称通径：DN25~300mm
5、公称压力：1.6-6.4MPa
6、法兰标准：GB/T9113、 JB/T79
7、阀盖形式：高温型+230～+450℃、超高温型+230～+560℃ 。
8、密封填料：金属石墨缠绕垫片、柔性石墨、碳纤维填料。
电动高温调节阀材质
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
阀座、套筒
|
304
|
304
|
316
|
316L
|
|
阀芯
|
304
|
304
|
316
|
316L
|
|
导向套、并帽
|
304
|
304
|
316
|
316L
|
|
阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
阀杆
|
304
|
304
|
316
|
316L
|
|
散热片
|
304
|
304
|
316
|
316L
|
|
填料
|
PTFE/柔性石墨
|
|
弹簧
|
65Mn
|
304
|
316
|
316L
|
|
螺母
|
304
|
304
|
316
|
316L
|
电动高温调节阀执行器
|
执行器型号
|
3810L，3410L直行程系列
|
|
主要技术参数
|
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
