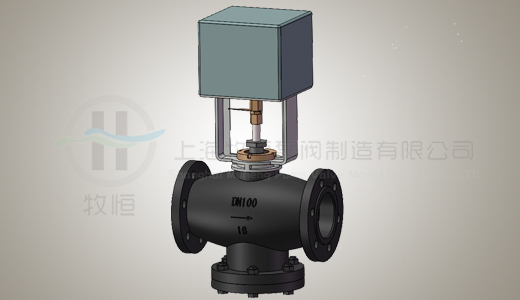

MDBP-Z暖通电动调节阀应用
暖通电动调节阀MDBP-Z系列是由MB-7系列电动执行器与三通结构调节阀组合而成,有开关型电动二通阀及调节型电动二通调节阀两种控制方式,MDBP-Z系列铸铁电动调节阀只有铸铁材质、法兰连接。
MDBP-Z系列电动调节阀调节蒸汽或冷，热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。
MDBP-Z暖通电动调节阀技术参数
|
公称压力
|
1.6MPa
|
适用介质温度
|
2~120℃
|
|
电压
|
24VDC
|
防护等级
|
IP42
|
|
流量特性
|
等百分比
|
驱动方式
|
双向磁性耦合
|
|
适用介质
|
热水、冷水、50％乙二醇
|
阀体材质
|
铸铁
|
|
控制方式
|
开关型、智能型
|
阀杆材质
|
不锈钢
|
|
渗漏量
|
Kv值的0.05％
|
阀瓣材质
|
铸钢、铸铁
|
|
可调比
|
1：50
|
填料
|
聚四氟乙烯+石墨
|
MDBP-Z暖通电动调节阀配套执行器参数
|
驱动器形式
|
MB-71
|
MB-72
|
|
电源
|
24VAC
|
|
输入信号
|
开关量控制、0∽20mA
|
|
电机
|
可逆永磁同步电机
|
|
电机的电量级数
|
24VAC;50/60Hz5.5VA
|
24VAC;50/60Hz10VA
|
|
正常情况下扭力
|
3500N
|
5500N
|
|
全行程时间
|
当频率为50Hz，每毫米需4.6秒；当频率为60Hz，每毫米需3.8秒
|
|
环境条件
|
-55∽+55℃，90％不结露
|
|
厂方较定
|
42mm行程，信号丢失时位置：上
|
42mm行程，信号丢失时位置：上
|
|
附件
|
温度控制器、压差控制器、温度传感器、压力传感器
|
